SUPER CHOPIN ----2X17 WATTS

SUPER CHOPIN ----2X17 WATTS - LE SEUL AMPLI  INTEGRE CLASSE A SINGLE QUI FAIT DU GRAVE
20HZ-20KHZ MOINS 0.3dB A 10 WATTS
Très grand succès depuis plus de 30ans, nos AMPLIS classe A nous ont amené à une étude approfondie du problème des fréquences graves de tous les amplis du marché montage classe A single.
Notre nouvelle philosophie nous a amené à un montage « parafeed » utilisant 2 transfos de sortie par canal ; le premier transfo servant de charge de l’anode de puissance (restitutions des fréquences 20HZ-20KHZ sans atténuation) couplé par un double condensateur  papier huilé et polypropylène en série du deuxième transfo de sortie qui lui est relié au haut parleur, ( n’étant pas traversé par du continu il n’y a pas d’atténuation du grave) d ’où cette bande passante magique.
Astuce (au repos potentiomètre au minimum, courant tubes de puissance réduit)

Bloc d’alimentation séparé pour chaque canal dans le même coffret.

SUPER CHOPIN  2X17WATTS
Intégré
2 X 6C41-2X6N7-2XEC88
3 entrées commutables
Impédance d’entrée 100 K
Réglage  courant des tubes, vumètres sur face avant
Sensibilité  1v2
Signal/bruit 98db
Bande passante 20HZ – 0.3dB--- 20KHZ -0.1dB à 10 watts
Temps de montée 3µs5 à 20khz
Distorsion 1000hz 2% à 5W 5% à 12W
Sans contre réaction
Impédance HP 8 OHMS sur demande 4 ohms ou 16 ohms

Câblage  traditionnel,2  blocs mono dans le même châssis
Les composants sont mades in us ou europe
Condensateurs, bain huile, styroflex, polypropylène, potentiomètre RUVIDO ,sélecteur ITT
Connections téflon argent, les 4 transfos de sortie imprégnés de haute précision ont 18 couches sandwich.
 Permet de driver des enceintes de 91 Db
Les réalisation LIVE SOUND sont a la base de composants choisis par leur qualité et écoutes par des audiophiles sélectionnés

Dimensions  AMPLIFICATEUR 440x340x170   poids 21kg
Dimensions ALIMENTATION   400x270x100   poids 12kg
Amplificateur avec son alimentation  GARANTIE  5 ANS-  TUBES 2 ANS- TRANSPORT A LA CHARGE DU CLIENT
 Prix TTC  5600€


VERSION 2X28W   MEMES CARACTERISTIQUES      Prix TTC  5900€

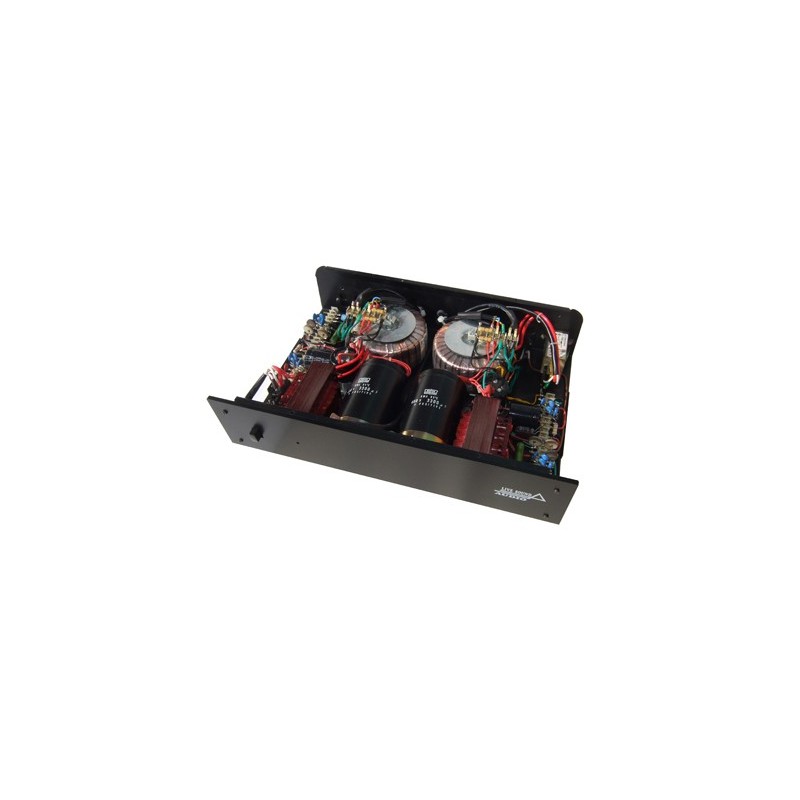

CONSTITUTION D’UN CANAL DE L’ALIMENTATION

Un chassis 15/10 m/m ( peinture  époxy) donne une rigidité mécanique et isolement électromagnétique (CEM)
Une face avant de de 5m/m peinture  époxy ,sur laquelle un double inverseur permet  la connection au réseau , bouton enfoncé ON voyant led éclairé
Un filtre réseau schaffner 230v muni d’un  fusible de protection (2A5)  à l’arrière du coffret.
1 transformateur de 170 va nous donne une réserve importante d’énergie et une résistance interne réduite de l’alimentation.
 Une sortie HT ALT.168v traverse un fusible de 1A25 dont un coté connecté à une CTN résistance diminue au passage de courant consommé par les tubes (charge lente des condensateurs électrochimiques).en serrie une CTP qui elle  augmente de valeur ohmique et coupe la HT dans le cas d’une surintensité.
 Le redressement est constitué de 4 diodes BYW96 découplées de 4 condensateurs réduisant les PICS de commutation  suivit d’un condensateur de filtrage de 400µV400v d’une SELF de
5 H un deuxième condensateur de 3300µF 400V finalise le lissage de la tension continue qui alimente le tube final 6C33/6C41 .autour de 215v
Une deuxième sortie ALT connectée à une cellule de redressement et filtrage diodes condensateurs anti pics self de lissage et électrochimiques  nous donnera une tension continue autour de 170v qui sera ajouté au 215v à fin d’alimenter les tubes de pré-amplification.
La polarisation par une astuce nous sortira une tension d’environ moins 100v
Les  connections vers l’amplificateur se fonds par câble reliés à des prise sécurisé
(pas d’inversion dangereuse possible) pour verrouiller les prises un index permet de bien positionner.
AMPLIFICATEUR
 Avant mise sous tension brancher les 4 câbles d’alimentations sortie gauche de celle-ci vers le  même coté de l’amplificateur, droite idem.
Les câbles haut parleur plus rouge, moins noire ( rendement mini. des enceintes  92dB)
Les câbles  d’entrées du signal (blindé).
Pour la première mise sous tension potentiomètre de volume à zéro sans signal à l’entré le courant est sur la zone verte , attendez environ 20 minutes, tournez le potentiomètre à mi course les indicateurs de courant en face avant toujours  sans signal à l’entrée,  ne doit pas dépasser la zone verte.(système mécanique sur le potentiomètre en début de course permettant de diminuer le courant de 40% pendant le préchauffage de l’amplificateur.
2 potentiomètres à l’arrière permettent d’ajuster le courant de chaque tubes par rapport au réseau 230v .2 autres potentiomètres entre les 2 transfos ajustage polar général.

Au bout de quelques heures de fonctionnement ajuster les courants toujours sans signal potentiomètre à mi course pour rester en dessous de la zone rouge.
Nous vous souhaitons une bonne écoute sur un amplificateur d’une musicalité et transparence inédite.
