Le Shuman "Unique au monde" 300B classe A Agrandir

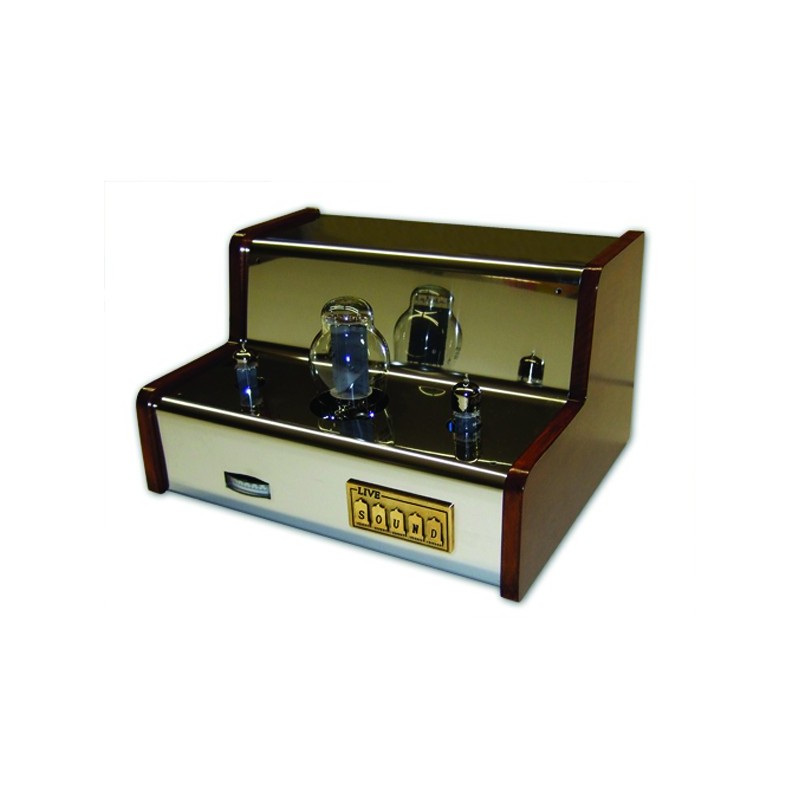

Le Shuman "Unique au monde" 300B classe A

Amplificateur classe A - Temps de montée 4,5µS
Band passante 20 HZ –20KHZ plus ou moins 0,4 dB
Distorsions 0,4% à 5w 1000HZ
Signal/bruit –96 Db

Plus de détails

4 pièces disponibles

1 856,19 €

Une commutation  à l’arrière de notre amplificateur permet de sélectionner des tubes de technologie différente (TRIODES-PENTODES-TETRODE),300B-300BKR-KT90-KT88-KT66-6550-6B4G-EL34-6L6-R120- 2A3.
Tous ces tubes ayant une impédance très semblable, il suffit d’ajuster le courant pour chaque tube employé, une molette facilement accessible permet d’ajuster la polarisation et de régler le courant visible sur le milli-ampèremètre en façade .Le courant de chaque tube est inscrit à l’arrière de l’amplificateur.
Le transformateur de sortie et de très grandes dimensions poids 4kg , pas moins de 18 couches sandwich
 Ampli mono pouvant utiliser tous les tubes énumérés équipé d’une 300B seulement prix 1825 euros.



tous les composants constituant ceTTE amplificateur sont d’origine US ou EUROPE

.

Circuit imprimé époxy verni épargne sérigraphieTransfo de sortie 18 couches sandwich Tube d’entré US  NOSValve  philips      NOSTubes de puissance R120 RT-6B4G Sylvania  NOSAutres tubes SOVTEC-KRSupports céramique Résistances 1% couche métalRésistances de charge (agloméré)Condensateurs polypropilene-styroflex-policarbonate-tantale solideConnecteurs doré Adaptateur 4/8 broches pour ampli- multitubes

Transfo d’alimentation multi-tension surdimentionné 120 VA (quelques watts utilisés)

Filtre réseau d’entrée plus protection par fusible.

Circuit haute tension avant redressement, un fusible suivi d’une CTP élément permettant une coupure de l’alimentation générale dans le cas où le courant traversant le tube de puissance serait trop important, une  CTN est également  utilisée, élément ayant une résistance autour de 120 ohms  qui permet une charge lente des électrochimiques, l’augmentation  de la chaleur de ce composant parcouru par le courant général réduit sa résistance à 2 ohms +-

 Le couplage CTP- CTN magique équipe tous nos amplificateurs.

Le redressement  est constitué de 4 diodes  découplées par 4 condensateurs anti-pics suivi d’une batterie de 2 condensateurs 800µF , en série une self  assure le lissage découplé d’une deuxième  batterie de condensateurs 2400µF à la suite de ce performant filtrage une valve tant appréciée des audiophiles est montée en série  dans le circuit haute tension.

Une commutation à l’arrière de notre amplificateur permet de sélectionner des tubes de technologie différente (TRIODES-PENTODE-TETRODE) 300B-KT90-KT88-KT66-6550-6B4G-EL34-6L6-R120-2A3.

 tous ces tubes ayant une impédance  très semblable,il suffit d’ajuster le courant pour chaque tube employé,une molette facilement accessible permet d’ajuster la polarisation et de régler le courant visible sur un milli-ampèremètre en façade.

Le courant de chaque tube est inscrit à l’arrière de l’amplificateur.

Cette valve est commandée par un interrupteur à l’arrière du chassis permettant une comparaison du signal audio restitué ( 2 écoutes différentes ).

Un dernier condensateur de lissage au papier huilé est connecté à l’alimentation  HT du transformateur de sortie.

Un  autre interrupteur permet de mettre en circuit ou pas une contre réaction de 2 Db.

Présentation

Chassis de couleur noire

Capot de couleur noire ou inox poli

2 joues en bois

dimensions L33 x P27 x H19

poids 12 Kg
